DF75LA160

當整流橋等功率元器件的損耗較高時(>4.0W)，采用自然冷卻的方式已經不能滿足其散熱的需求，此時就必須采用強迫風冷的方式來確保元器件的正常工作。采用強迫風冷時，可以分成兩種情況來考慮:a)整流橋不帶散熱器;b)整流橋自帶散熱器。1、整流橋不帶散熱器對于整流橋不帶散熱器而采用強迫風冷這種情況，其分析的過程同自然冷卻一樣，只不過在計算整流橋外殼向環境間散熱的熱阻和PCB板與環境間的傳熱熱阻時，對其換熱系數的選擇應該按照強迫風冷情形來進行，其數值通常為20~30W/m2C。也即是:
整流橋不帶散熱器的強迫對流冷卻分析中可以看出，通過整流橋殼體表面的散熱途徑與通過引腳進行散熱的熱阻是相當?shù)?，一方面我們可以通過增加其冷卻風速的大小來改變整流橋的換熱狀況，另一方面我們也可以采用增大PCB板上銅的覆蓋率來改善PCB板到環境間的換熱，以實現提高整流橋的散熱能力。
三相整流橋堆可以用在眾多電路中,用得最多的是在變頻器和各種大功率高頻電源中,作用就是三相整流，也就是將三相交流電變?yōu)橹绷麟姟?/span>
三相整流橋，將數個整流管封在一個殼內，構成一個完整的整流電路。當功率進一步增加或由于其他原因要求多相整流時三相整流電路就被提了出來。
DF100AA

整流橋背面通過散熱器的傳熱熱阻最小，而通過殼體正面的傳熱熱阻最大，通過引腳的熱阻居中;②比較整流橋散熱的總熱阻和通過背面散熱器傳熱的熱阻數值可以發現:通過殼體背面散熱器傳熱熱阻與整流橋的總熱阻十分相當。其實該結論也說明了，在此種情況下，整流橋的主要傳熱途徑是通過殼體背面的散熱器來進行的，也就是整流橋上絕大部分的損耗是通過散熱器來排放的，而通過其它途徑(引腳和殼體正面)的散熱量是很少的。③由于此時整流橋的散熱狀況與散熱器的熱阻密切相關，因此散熱器熱阻的大小將直接影響到整流橋上溫度的高低。由此可以看出，在生產廠家所提供的整流橋參數表中關于整流橋帶散熱器的熱阻時，只可能是整流橋背面的結--殼(Rjc)或整流橋殼體上的總的結--殼熱阻(正面和背面熱阻的并聯);此時的結--環境的熱阻已經沒有參考價值，因?yàn)樗请S著散熱器的熱阻而顯著地發生變化的。

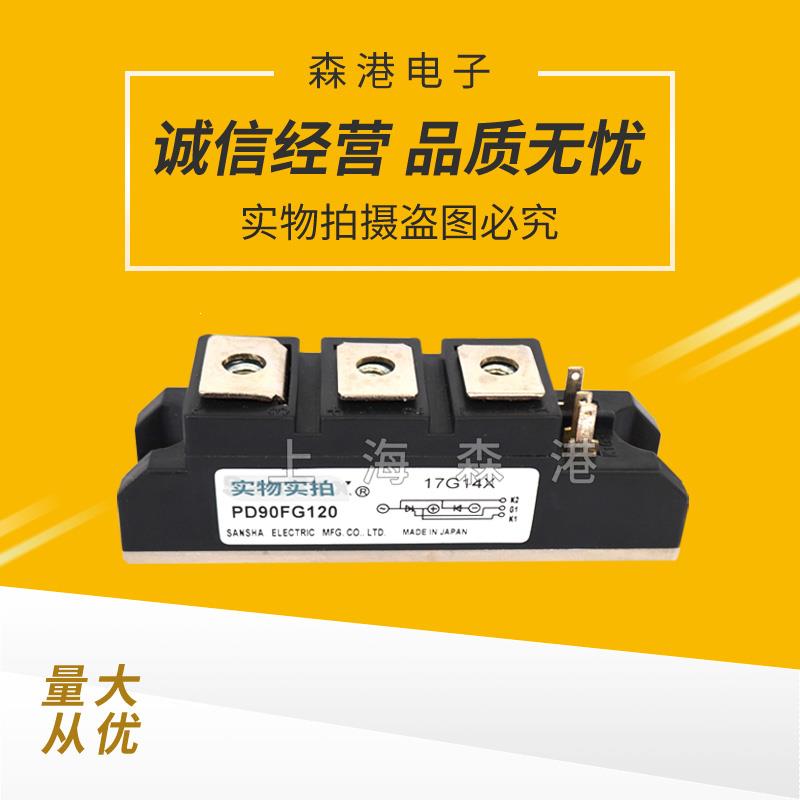

PD90FG120

整流橋在強迫風冷時的仿真分析前面本文從不同情形下的傳熱途徑著手，用理論的方法分析了整流橋在三種不同冷卻方式下的傳熱過程，在此本文通過仿真軟件詳細的整流橋模型來對帶有散熱器、強迫風冷下的整流橋散熱問題進行進一步的闡述。
仿真計算模型如上圖是仿真計算的模型外型圖。在該模型中，通過解剖一整流橋后得到的相關尺寸參數來進行仿真分析模型的建立。其仿真分析結果如下所示:
整流橋散熱器基板溫度分布，整流橋散熱器的基板溫度分布相對而言還是比較均勻的，約70 ℃左右。即使在四個二極管正下方的溫度與整流橋殼體背面與散熱器相接觸的外邊緣，也僅僅只有5 ℃左右的溫差。這主要是由于散熱器基板是一有一定厚度且導熱性能較好的鋁板，它能夠有效地把整流橋背面的不均勻溫度進行均勻化。
DF150AA160

在整流橋的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向?qū)üδ?，把交流電轉換成單向的直流脈動電壓。對一般常用的小功率整流橋（如：RECTRON SEMICONDUCTOR的RS2501M）進行解剖會發現，其內部的結構如圖2所示，該全波整流橋采用塑料封裝結構（大多數的小功率整流橋都是采用該封裝形式）。橋內的四個主要發熱元器件——二極管被分成兩組分別放置在直流輸出的引腳銅板上。在直流輸出引腳銅板間有兩塊連接銅板，他們分別與輸入引腳（交流輸入導線）相連，形成我們?cè)谕庥^上看見的有四個對外連接引腳的全波整流橋。由于該系列整流橋都是采用塑料封裝結構，在上述的二極管、引腳銅板、連接銅板以及連接導線的周圍充滿了作為絕緣、導熱的骨架填充物質——環氧樹脂。然而，環氧樹脂的導熱系數是比較低的（一般為0.35℃W/m，最高為2.5℃W/m），因此整流橋的結--殼熱阻一般都比較大（通常為1.0~10℃/W）。通常情況下，在元器件的相關參數表里，生產廠家都會提供該器件在自然冷卻情況下的結—環境的熱阻（Rja）和當元器件自帶一散熱器，通過散熱器進行器件冷卻的結--殼熱阻（Rjc）。
DF200AA

電力半導體芯片：超快恢復二極管(FRED)和晶閘管(SCR)芯片的PN結是玻璃鈍化保護，并在模塊制作過程中再涂有RTV硅橡膠，并灌封有彈性硅凝膠和環氧樹脂，這種多層保護使電力半導體器件芯片的性能穩定可靠。半導體芯片直接焊在DBC基板上，而芯片正面都焊有經表面處理的鉬片或直接用鋁絲鍵合作為主電極的引出線，而部分連線是通過DBC板的刻蝕圖形來實現的。根據三相整流橋電路共陽和共陰的連接特點，F(xiàn)RED芯片采用三片是正燒(即芯片正面是陰極、反面是陽極)和三片是反燒(即芯片正面是陽極、反面是陰極)，并利用DBC基板的刻蝕圖形，使焊接簡化。同時，所有主電極的引出端子都焊在DBC基板上，這樣使連線減少，模塊可靠性提高。
外殼：殼體采用抗壓、抗拉和絕緣強度高以及熱變溫度高的，并加有40％玻璃纖維的聚苯硫醚(PPS)注塑型材料組成，它能很好地解決與銅底板、主電極之間的熱脹冷縮的匹配問題，通過環氧樹脂的澆注固化工藝或環氧板的間隔，實現上下殼體的結構連接，以達到較高的防護強度和氣閉密封，并為主電極引出提供支撐。
