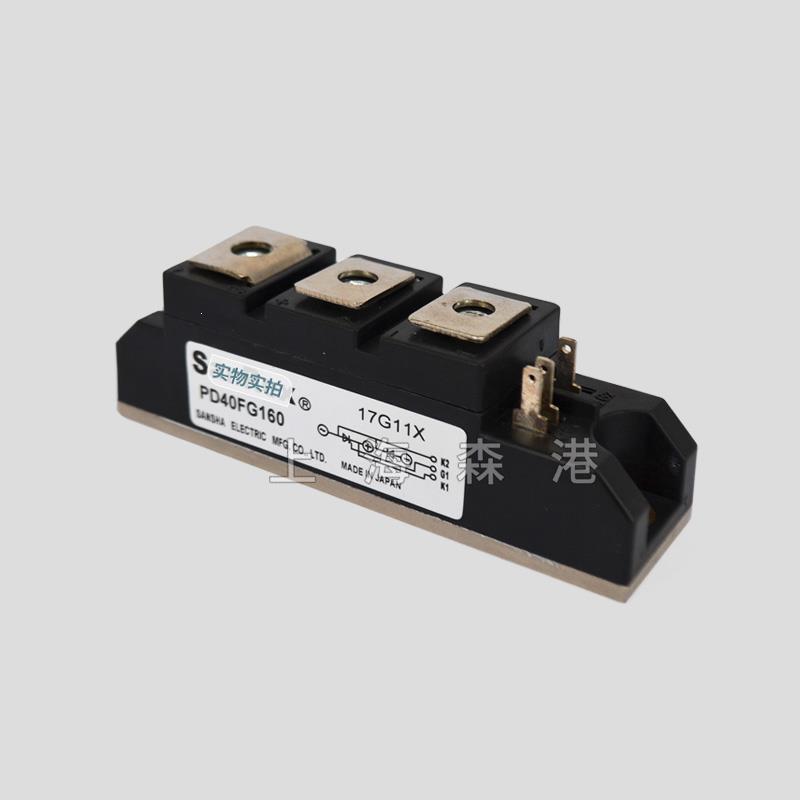

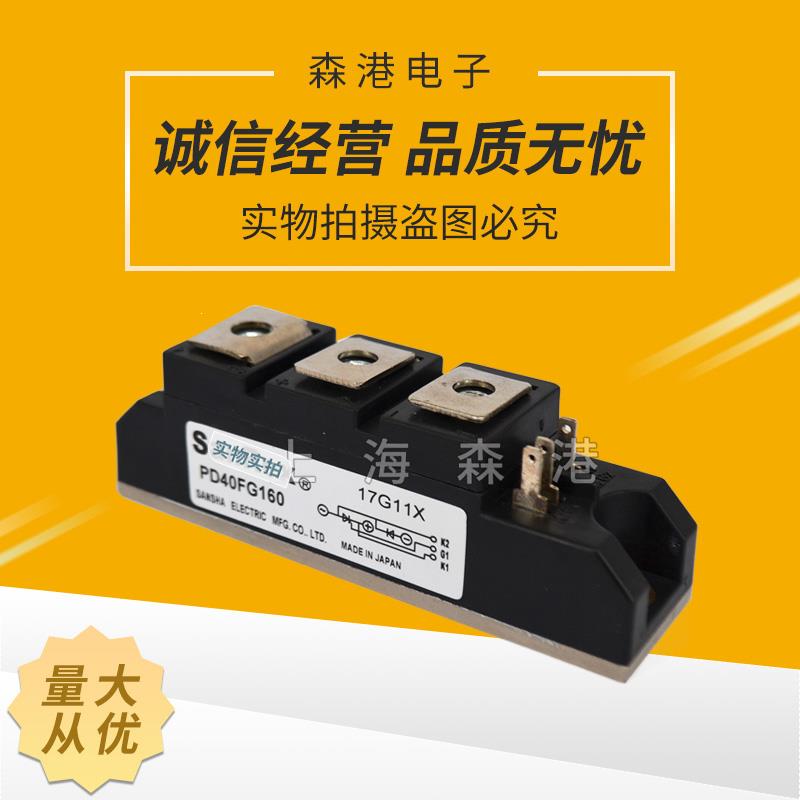

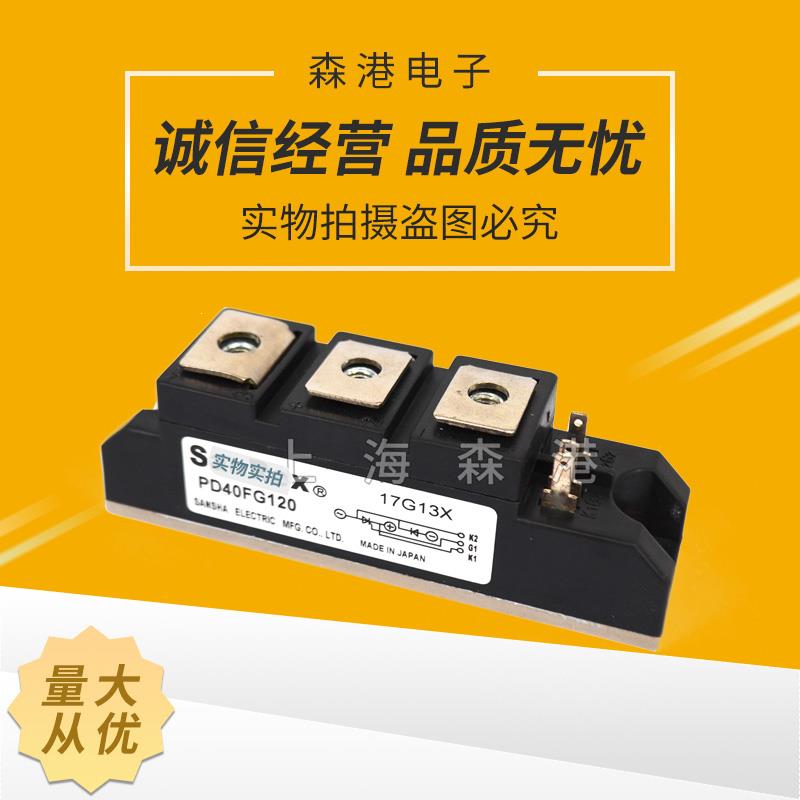

可控硅半控半橋、全橋
當前位置：首頁 > 產品中心 > 可控硅半控半橋、全橋
半導體（semiconductor），指常溫下導電性能介于導體(conductor)與絕緣體(insulator)之間的材料。半導體在收音機、電視機以及測溫上有著廣泛的應用。物質存在的形式多種多樣，固體、液體、氣體、等離子體等。通常把導電性差的材料，如煤、人工晶體、琥珀、陶瓷等稱為絕緣體。而把導電性比較好的金屬如金、銀、銅、鐵、錫、鋁等稱為導體?？梢院唵蔚陌呀橛趯?dǎo)體和絕緣體之間的材料稱為半導體。與導體和絕緣體相比，半導體材料的發現是最晚的，直到20世紀30年代，當材料的提純技術改進以后，半導體的存在才真正被學術界認可。
本征半導體：不含雜質且無晶格缺陷的半導體稱為本征半導體。在極低溫度下，半導體的價帶是滿帶（見能帶理論），受到熱激發后，價帶中的部分電子會越過禁帶進入能量較高的空帶，空帶中存在電子后成為導帶，價帶中缺少一個電子后形成一個帶正電的空位，稱為空穴。空穴導電并不是實際運動，而是一種等效。電子導電時等電量的空穴會沿其反方向運動 。它們?cè)谕怆妶?chǎng)作用下產生定向運動而形成宏觀電流，分別稱為電子導電和空穴導電。這種由于電子-空穴對的產生而形成的混合型導電稱為本征導電。導帶中的電子會落入空穴，電子-空穴對消失，稱為復合。復合時釋放出的能量變成電磁輻射（發光）或晶格的熱振動能量（發熱）。在一定溫度下，電子- 空穴對的產生和復合同時存在并達到動態平衡，此時半導體具有一定的載流子密度，從而具有一定的電阻率。溫度升高時，將產生更多的電子- 空穴對，載流子密度增加，電阻率減小。無晶格缺陷的純凈半導體的電阻率較大，實際應用不多。
由于智能型手機消費者需求的增加，無線市場目前是半導體應用中，成長擴大速度最快的一個領域。隨著智能型手機需求的增加，而朝向無線基地臺的普及及網路基本設備的擴展發展。Databeans在該報告中指出，通訊應用的各部門均分成無線市場與有線市場兩大類。分類為「無線」的產品包含行動電話(功能型手機，智能型手機)、無線基本設備(行動電話基地臺等)、短距離無線(802.11、藍牙，ZigBee，NFC)、及其他無線(無線電芯片等)部門。將無線市場視為單一部門來看，則該市場規模在半導體領域上，是僅次于計算機市場的第二大市場。
半導體五大特性∶摻雜性，熱敏性，光敏性，負電阻率溫度特性，整流特性。在形成晶體結構的半導體中，人為地?fù)饺胩囟ǖ碾s質元素，導電性能具有可控性。在光照和熱輻射條件下，其導電性有明顯的變化。晶格：晶體中的原子在空間形成排列整齊的點陣，稱為晶格。共價鍵結構：相鄰的兩個原子的一對最外層電子（即價電子）不但各自圍繞自身所屬的原子核運動，而且出現在相鄰原子所屬的軌道上，成為共用電子，構成共價鍵。 自由電子的形成：在常溫下，少數的價電子由于熱運動獲得足夠的能量，掙脫共價鍵的束縛變成為自由電子。
