熔斷器

當前位置：首頁 > 產品中心 > 熔斷器

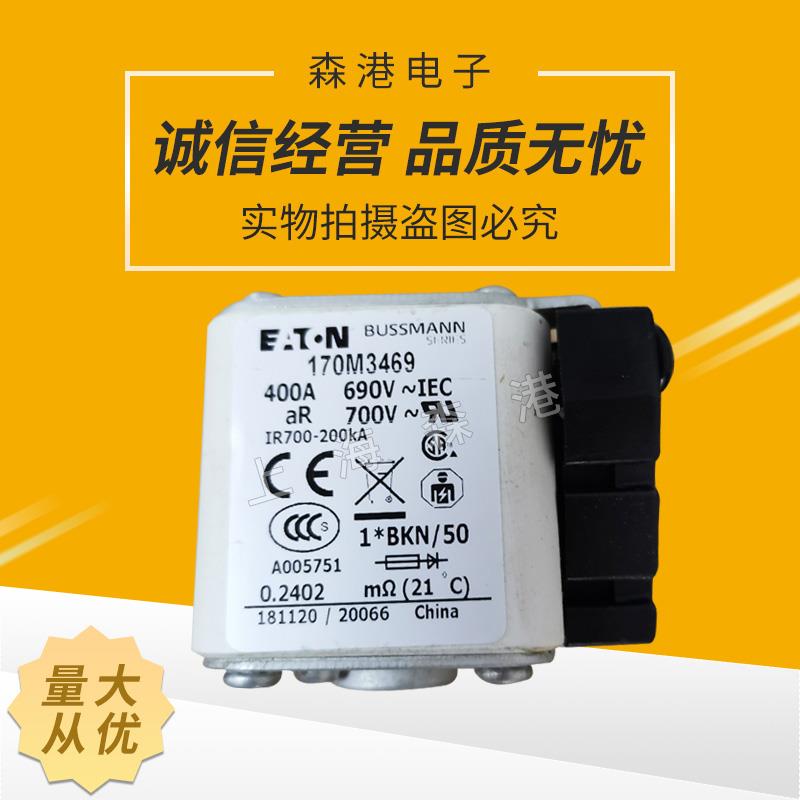

170M3469

快速熔斷器是一種熔斷器的一種，快速熔斷器主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力?？焖偃蹟嗥鞯慕Y(jié)構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。快速熔斷器的熔絲除了具有一定形狀的金屬絲外，還會在上面點上某種材質的焊點，其目的為了使熔絲在過載情況下迅速斷開。快速熔斷器就突出"快"，也就靈敏度高，當電路電流一過載，熔絲在焊點的作用下，迅速發熱，迅速斷開熔絲，好的快速熔斷體其效率相當高，主要用來保護可控硅和一些電子功率元器件。

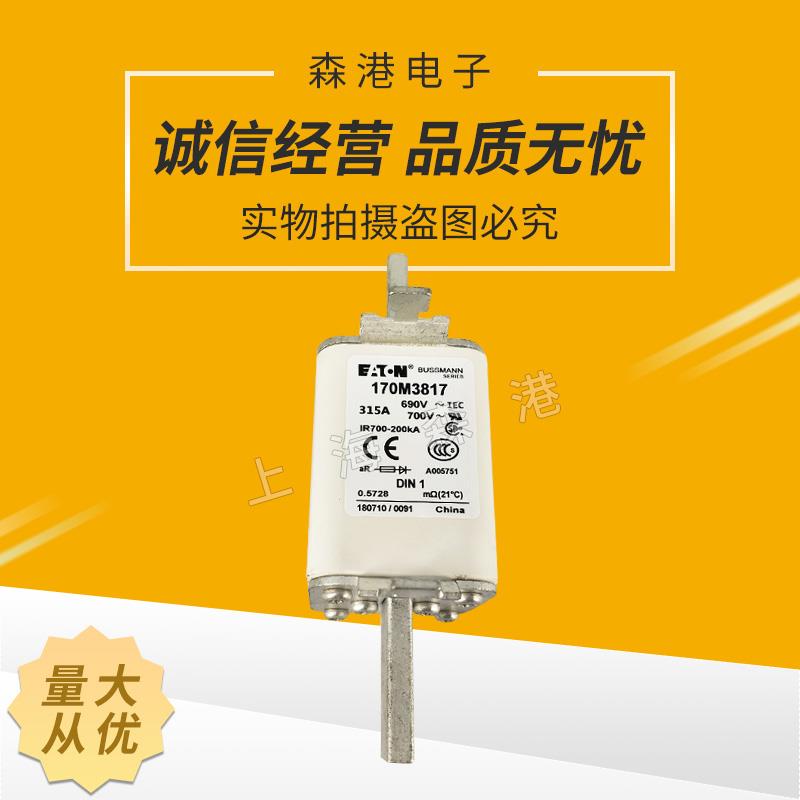

170M3817

當電流流過導體時，因?qū)w存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式:Q=0.24I2RT;其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間;依此公式我們不難看出保險絲的簡單的工作原理了。當制作保險絲的材料及其形狀確定了，其電阻R就相對確定了(若不考慮它的電阻溫度系數)。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小于熱量耗散的速度時，保險絲是不會熔斷的。若產生熱量的速度等于熱量耗散的速度時，在相當長的時間內它也不會熔斷。
170M3819

若產生熱量的速度大于熱量耗散的速度時，那么產生的熱量就會越來越多。又因?yàn)樗幸欢ū葻峒百|(zhì)量，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。我們從這個原理中應該知道，您在設計制造保險絲時必須認真地研究您所選材料的物理特性，并確保它們有一致幾何尺寸。因?yàn)檫@些因素對保險絲能否正常工作起了致關重要的作用。同樣，您在使用它的時候，一定要正確地安裝它。一百多年前由愛迪生發明的保險絲用于保護當時昂貴的白熾燈，隨著時代的發展，保險絲保護電子/電力設備不受過電流/過熱的傷害，避免電子設備因內部故障所引起的嚴重傷害。

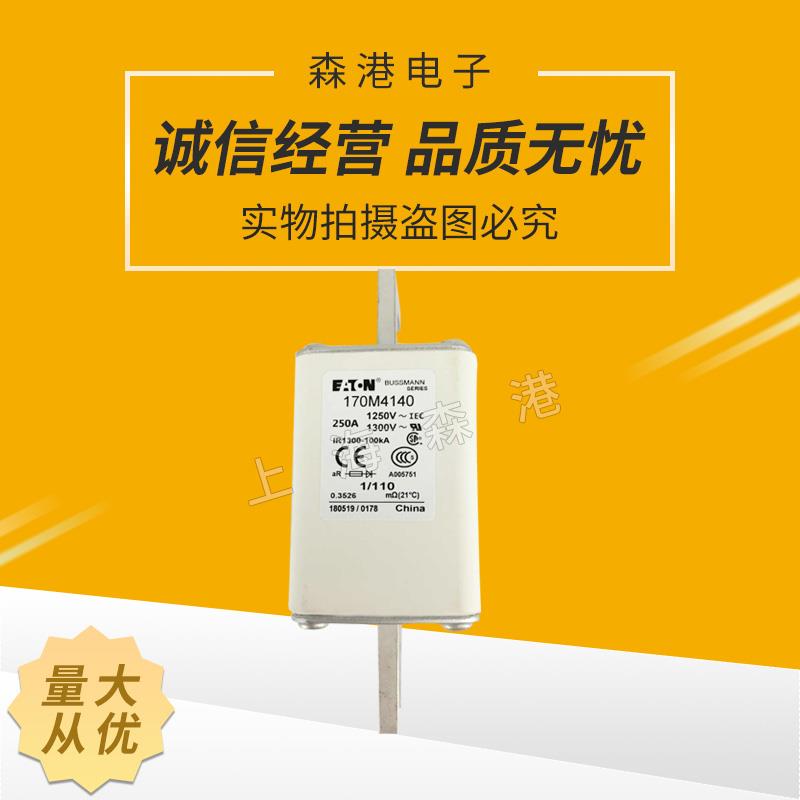

170M4140

一般保險絲由三個部分組成:一是熔體部分，它是保險絲的核心，熔斷時起到切斷電流的作用，同一類、同一規格保險絲的熔體，材質要相同、幾何尺寸要相同、電阻值盡可能地小且要一致，最重要的是熔斷特性要一致，家用保險絲常用鉛銻合金制成;二是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻;三是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象。

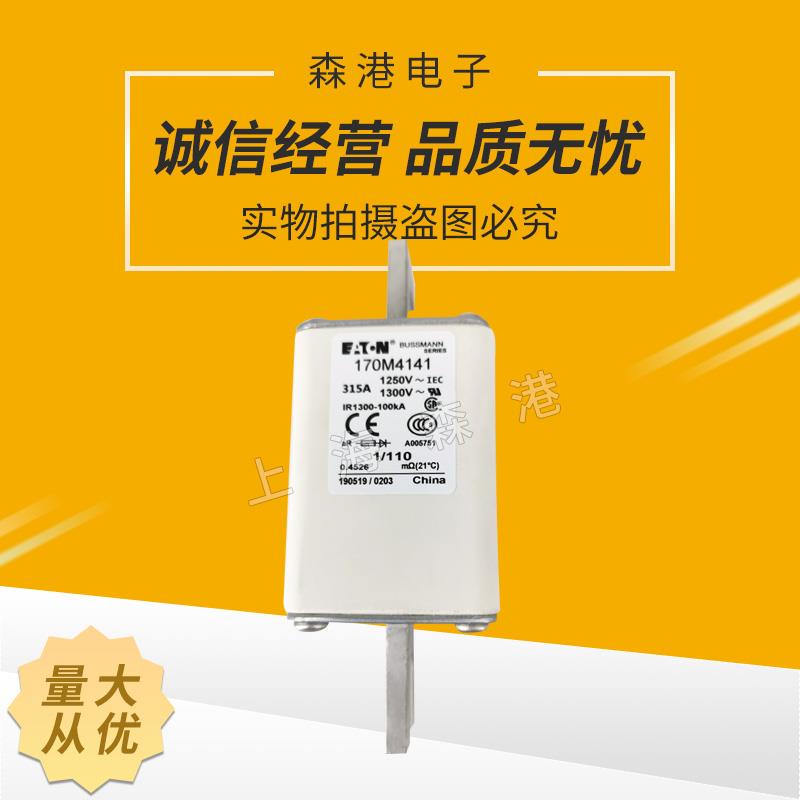

170M4141

當介于常規不熔斷電流與相關標準規定的額定分?jǐn)嗄芰?的電流)之間的電流作用于保險絲時，保險絲應能滿意地動作，而且不會危及周圍環境。保險絲被安置的電路的預期故障電流必須小于標準規定的額定分?jǐn)嗄芰﹄娏?，否則，當故障發生保險絲熔斷時會出現持續飛弧、引燃、保險絲燒毀、連同接觸件一起熔融、保險絲標記無法辨認等現象。當然，劣質保險絲的分?jǐn)嗄芰_(dá)不到標準規定的要求，使用時同樣會發生上述的危害。另外，還有一些保險絲有熔斷指示裝置，它的作用就是當保險絲動作(熔斷)后其本身發生一定的外觀變化，易于被維修人員發現，例如:發光、變色、彈出固體指示器等。
