巴斯曼BUSSMANN熔斷器

當前位置：首頁 > 產品中心 > 巴斯曼BUSSMANN熔斷器

170M4018

每一熔體都有一最小熔化電流。相應于不同的溫度，最小熔化電流也不同。雖然該電流受外界環境的影響，但在實際應用中可以不加考慮。一般定義熔體的最小熔斷電流與熔體的額定電流之比為最小熔化系數，常用熔體的熔化系數大于1.25，也就是說額定電流為10A的熔體在電流12.5A以下時不會熔斷。從這里可以看出，熔斷器的短路保護性能優秀，過載保護性能一般。如確需在過載保護中使用，需要仔細匹配線路過載電流與熔斷器的額定電流。例如:8A的熔體用于10A的電路中，作短路保護兼作過載保護用，但此時的過載保護特性并不理想。
170M4146

熔斷器的選擇主要依據負載的保護特性和短路電流的大小選擇熔斷器的類型。對于容量小的電動機和照明支線，常采用熔斷器作為過載及短路保護，因而希望熔體的熔化系數適當小些。通常選用鉛錫合金熔體的RQA系列熔斷器。對于較大容量的電動機和照明干線，則應著重考慮短路保護和分?jǐn)嗄芰ΑＭǔ＿x用具有較高分?jǐn)嗄芰Φ腞M10和RL1系列的熔斷器;當短路電流很大時，宜采用具有限流作用的RT0和RTl2系列的熔斷器。保護無起動過程的平穩負載如照明線路、電阻、電爐等時，熔體額定電流略大于或等于負荷電路中的額定電流。

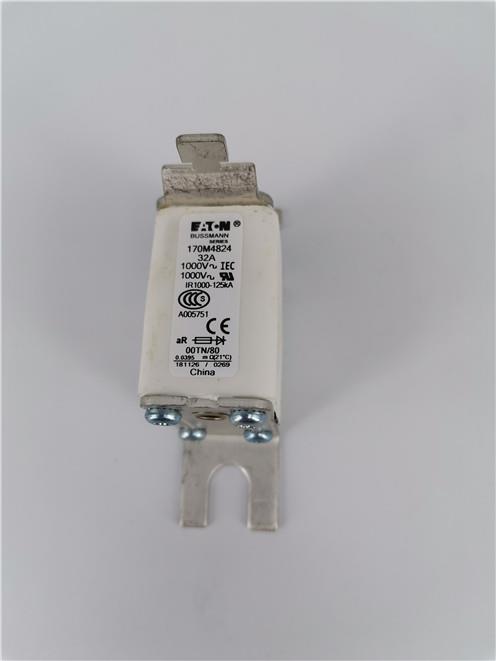

170M4824

熔斷器根據使用電壓可分為高壓熔斷器和低壓熔斷器。根據保護對象可分為保護變壓器用和一般電氣設備用的熔斷器、保護電壓互感器的熔斷器、保護電力電容器的熔斷器、保護半導體元件的熔斷器、保護電動機的熔斷器和保護家用電器的熔斷器等。根據結構可分為敞開式、半封閉式、管式和噴射式熔斷器。敞開式熔斷器結構簡單,熔體完全暴露于空氣中,由瓷柱作支撐，沒有支座，適于低壓戶外使用。分?jǐn)嚯娏鲿r(shí)在大氣中產生較大的聲光。半封閉式熔斷器的熔體裝在瓷架上，插入兩端帶有金屬插座的瓷盒中,適于低壓戶內使用。分?jǐn)嚯娏鲿r(shí),所產生的聲光被瓷盒擋住。

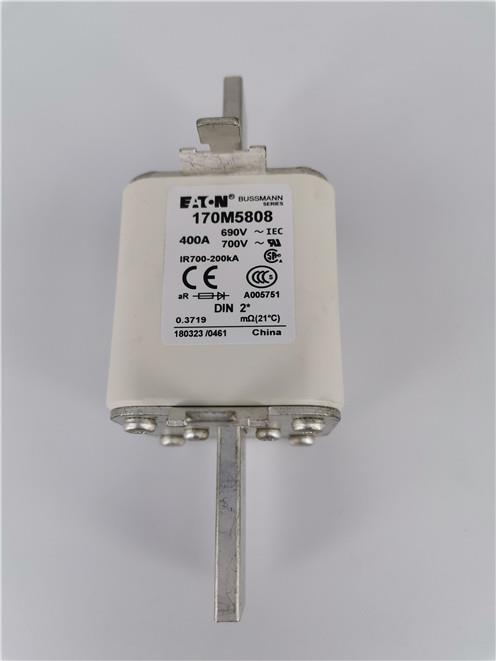

170M5808

管式熔斷器的熔體裝在熔斷體內。然后插在支座或直接連在電路上使用。熔斷體是兩端套有金屬帽或帶有觸刀的完全密封的絕緣管。這種熔斷器的絕緣管內若充以石英砂，則分?jǐn)嚯娏鲿r(shí)具有限流作用，可大大提高分?jǐn)嗄芰?故又稱作高分?jǐn)嗄芰θ蹟嗥?。若管?nèi)抽真空,則稱作真空熔斷器。若管內充以SF6氣體，則稱作SF6熔斷器，其目的是改善滅弧性能。由于石英砂,真空和SF6氣體均具有較好的絕緣性能，故這種熔斷器不但適用于低壓也適用于高壓。噴射式熔斷器是將熔體裝在由固體產氣材料制成的絕緣管內。固體產氣材料可采用電工反白紙板或有機玻璃材料等。當短路電流通過熔體時，熔體隨即熔斷產生電弧，高溫電弧使固體產氣材料迅速分解產生大量高壓氣體，從而將電離的氣體帶電弧在管子兩端噴出，發出極大的聲光，并在交流電流過零時熄滅電弧而分?jǐn)嚯娏鳌?/span>
170M6087

絕緣管通常是裝在一個絕緣支架上，組成熔斷器整體。有時絕緣管上端做成可活動式，在分?jǐn)嚯娏骱箅S即脫開而跌落，此種噴射式熔斷器俗稱跌落熔斷器。一般適用于電壓高于6千伏的戶外場合。此外，熔斷器根據分?jǐn)嚯娏鞣秶€可分為一般用途熔斷器，后備熔斷器和全范圍熔斷器。一般用途熔斷器的分?jǐn)嚯娏鞣秶笍倪^載電流大于額定電流1.6~2倍起，到最大分?jǐn)嚯娏鞯姆秶＿@種熔斷器主要用于保護電力變壓器和一般電氣設備。后備熔斷器的分?jǐn)嚯娏鞣秶笍倪^載電流大于額定電流4~7倍起至最大分?jǐn)嚯娏鞯姆秶＿@種熔斷器常與接觸器串聯使用，在過載電流小于額定電流4~7倍的范圍時，由接觸器來實現分?jǐn)啾Ｗo(hù)。主要用于保護電動機。
