可控硅

當前位置：首頁 > 產品中心 > 可控硅

MCC56-16IO1B

可控硅能以毫安級電流控制大功率的機電設備，如果超過此功率，因元件開關損耗顯著增加，允許通過的平均電流相降低，此時，標稱電流應降級使用.可控硅的優點很多，例如:以小功率控制大功率，功率放大倍數高達幾十萬倍;反應極快，在微秒級內開通、關斷;無觸點運行，無火花、無噪音;效率高，成本低等等.可控硅的弱點:靜態及動態的過載能力較差;容易受干擾而誤導通.可控硅從外形上分類主要有:螺栓形、平板形和平底形.為了能夠直觀地認識晶閘管的工作特性，大家先看這塊示教板(圖3)。晶閘管VS與小燈泡EL串聯起來，通過開關S接在直流電源上。
MCC95-16IO1B

由于可控硅只有導通和關斷兩種工作狀態，所以它具有開關特性，這種特性需要一定的條件才能轉化，條件如下：A、從關斷到導通1、陽極電位高于是陰極電位，2、控制極有足夠的正向電壓和電流，兩者缺一不可。B、維持導通1、陽極電位高于陰極電位，2、陽極電流大于維持電流，兩者缺一不可。C、從導通到關斷1、陽極電位低于陰極電位，2、陽極電流小于維持電流，任一條件即可。在控制極G上加入正向電壓時因J3正偏，P2區的空穴時入N2區，N2區的電子進入P2區，形成觸發電流IGT。在可控硅的內部正反饋?zhàn)饔玫幕A(chǔ)上，加上IGT的作用，使可控硅提前導通，導致伏安特性O(shè)A段左移，IGT越大，特性左移越快。

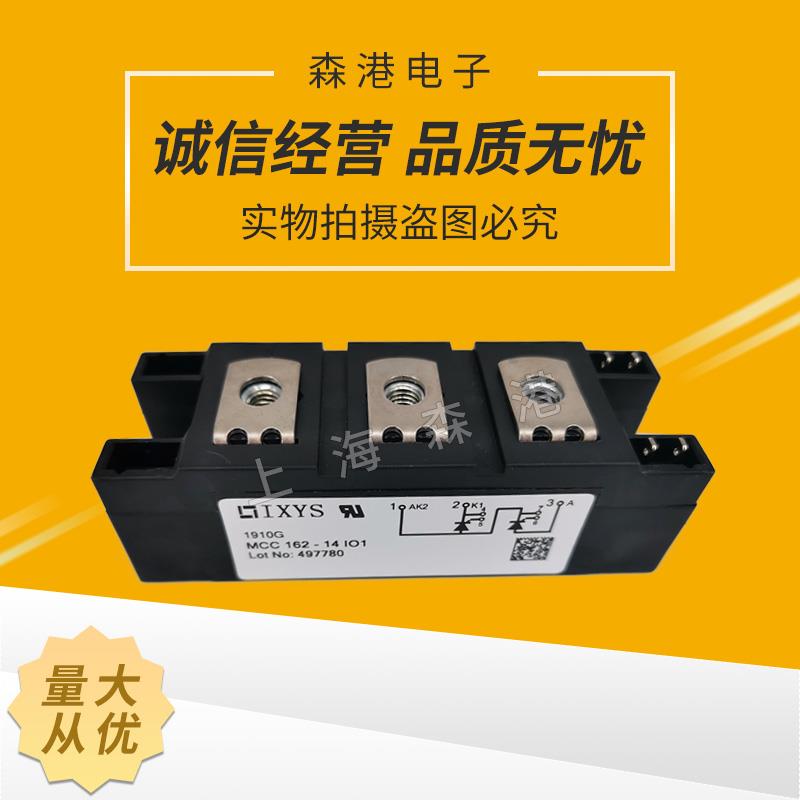

MCC162-14IO1

雙向可控硅等效于兩只單向可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相邊連，其引出端稱T1極，其中一只單向硅陰極與另一只陽極相連，其引出端稱T2極，剩下則為控制極（G）。單、雙向可控硅的判別：先任測兩個極，若正、反測指針均不動（R×1擋）可能是A、K或G、A極（對單向可控硅）也可能是T2、T1或T2、G極（對雙向可控硅）。若其中有一次測量指示為幾十至幾百歐，則必為單向可控硅。且紅筆所接為K極，黑筆接的為G極，剩下即為A極。若正、反向測批示均為幾十至幾百歐，則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測，其中必有一次阻值稍大，則稍大的一次紅筆接的為G極，黑筆所接為T1極，余下是T2極。
MCC310-16IO1

  二極管，（英語：Diode），電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變?nèi)荻O管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷（稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。
可控硅模塊通常被稱之為功率半導體模塊(semiconductor module)。最早是在1970年由西門康公司率先將模塊原理引入電力電子技術領域，是采用模塊封裝形式，具有三個PN結的四層結構的大功率半導體器件。    可控硅模塊的優點
       體積小、重量輕、結構緊湊、可靠性高、外接線簡單、互換性好、便于維修和安裝；結構重復性好，裝置的機械設計可以簡化，價格比分立器件低等諸多優點，因而在一誕生就受到了各大電力半導體廠家的熱捧，并因此得到長足發展。
MCC501-16io2

可控硅模塊從X芯片上看，可以分為可控模塊和整流模塊兩大類，從具體的用途上區分，可以分為：普通晶閘管模塊（MTC\MTX)、普通整流管模塊(MDC)、普通晶閘管、整流管混合模塊(MFC)、快速晶閘管、整流管及混合模塊（MKC\MZC)、非絕緣型晶閘管、整流管及混合模塊（也就是通常所說的電焊機專用模塊MTG\MDG)、三相整流橋輸出可控硅模塊（MDS)、單相（三相）整流橋模塊（MDQ)、單相半控橋（三相全控橋）模塊(MTS)以及肖特基模塊等。
可控硅工作原理
可控硅是可控硅整流元件的簡稱,是一種具有三個PN 結的四層結構的大功率半導體器件,一般由兩晶閘管反向連接而成.它的功用不僅是整流，還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電等等?？煽毓韬推渌雽?dǎo)體器件一樣，其有體積小、效率高、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。
