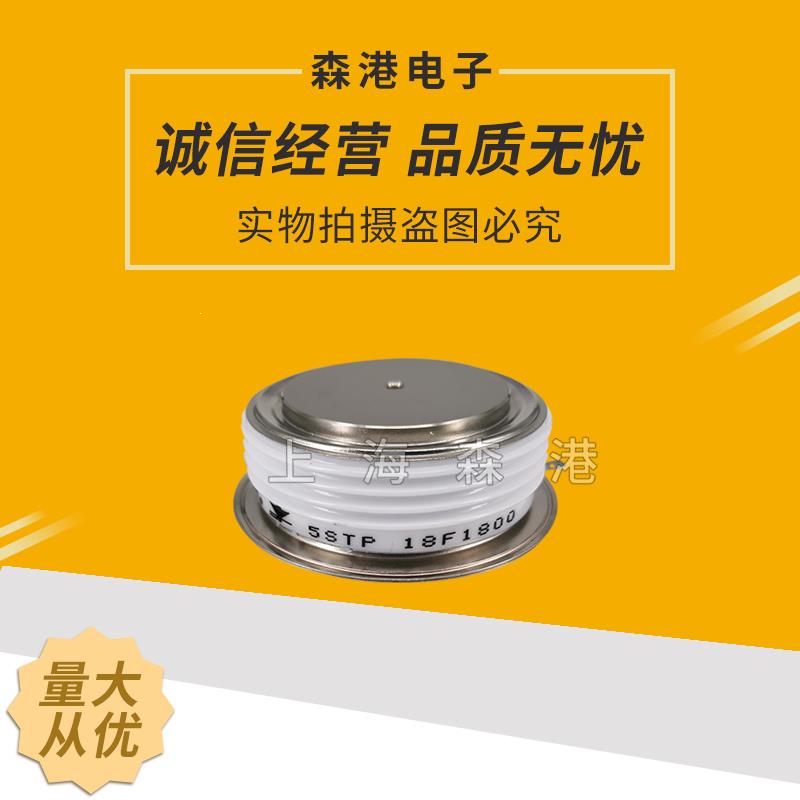

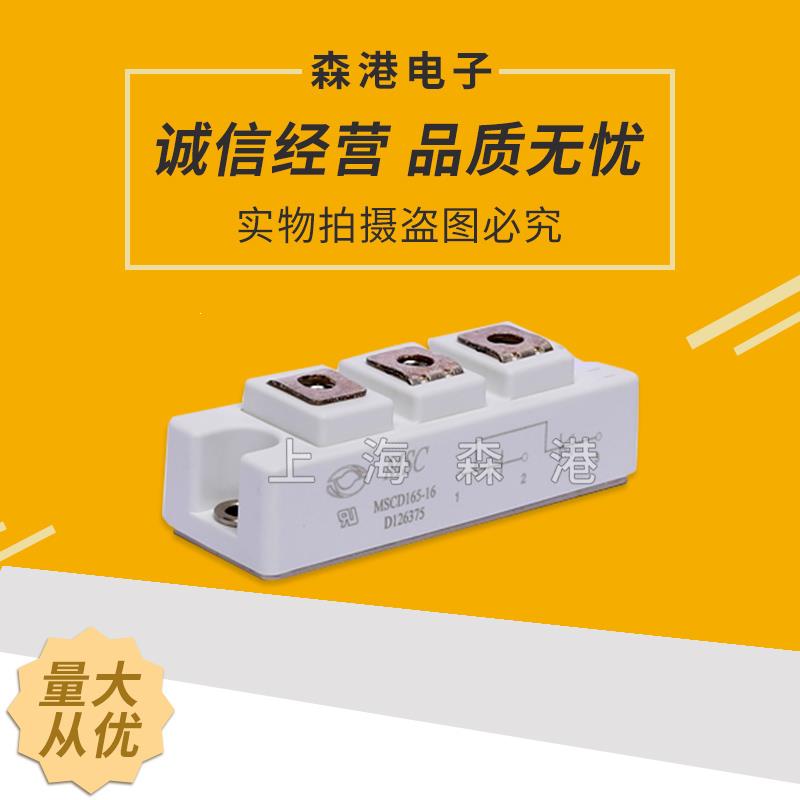

可控硅
- 二極管的管壓降:硅二極管(不發光類型)正向管壓降0.7V,鍺管正向管壓降為0.3V,發光二極管正向管壓降會隨不同發光顏色而不同。主要有三種顏色,具體壓降參考值如下:紅色發光二極管的壓降為2.0--2.2V,黃色發光二極管的壓降為1.8—2.0V,綠色發光二極管的壓降為3.0—3.2V,正常發光時的額定電流約為20mA。二極管的電壓與電流不是線性關系,所以在將不同的二極管并聯的時候要接相適應的電阻。當反向電壓超過某個值時,電流開始急劇增大,稱之為反向擊穿,稱此電壓為二極管的反向擊穿電壓,用符號UBR表示。不同型號的二極管的擊穿電壓UBR值差別很大,從幾十伏到幾千伏。
- 二極管是最常用的電子元件之一,他最大的特性就是單向?qū)щ?,也就是電流只可以從二極管的一個方向流過,二極管的作用有整流電路,檢波電路,穩壓電路,各種調制電路,主要都是由二極管來構成的,其原理都很簡單,正是由于二極管等元件的發明,才有我們現在豐富多彩的電子信息世界的誕生,既然二極管的作用這么大那么我們應該如何去檢測這個元件呢,其實很簡單只要用萬用表打到電阻檔測量一下正向電阻如果很小,反相電阻如果很大這就說明這個二極管是好的。對于這樣的基礎元件我們應牢牢掌握住他的作用原理以及基本電路,這樣才能為以后的電子技術學習打下良好的基礎。外加正向電壓時,在正向特性的起始部分,正向電壓很小,不足以克服PN結內電場的阻擋作用,正向電流幾乎為零,這一段稱為死區。這個不能使二極管導通的正向電壓稱為死區電壓。當正向電壓大于死區電壓以后,PN結內電場被克服,二極管導通,電流隨電壓增大而迅速上升。在正常使用的電流范圍內,導通時二極管的端電壓幾乎維持不變,這個電壓稱為二極管的正向電壓。
- 可控硅是P1、N1、P2、N2四層三端結構元件,共有三個PN結,分析原理時,可以把它看作由一個PNP管和一個NPN管所組成,其等效圖解如右圖所示。雙向可控硅:雙向可控硅是一種硅可控整流器件,也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制,以小電流控制大電流,具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看,雙向可控硅和普通可控硅很相似,也有三個電極。
但是,它除了其中一個電極G仍叫做控制極外,另外兩個電極通常卻不再叫做陽極和陰極,而統稱為主電極Tl和T2。它的符號也和普通可控硅不同,是把兩個可控硅反接在一起畫成的,如圖2所示。它的型號,在我國一般用"3CTS"或"KS"表示;國外的資料也有用"TRIAC"來表示的。
-
單向可控硅和雙向可控硅,都是三個電極。單向可控硅有陰極(K)、陽極(A)、控制極(G)。雙向可控硅等效于兩只單項可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相關連,其引出端稱T1極,其中一只單向硅陰極與另一只陽極相連,其引出端稱T2極,剩下則為控制極(G)。
先任測兩個極,若正、反測指針均不動(R×1擋),可能是A、K或G、A極(對單向可控硅)也可能是T2、T1或T2、G極(對雙向可控硅)。若其中有一次測量指示為幾十至幾百歐,則必為單向可控硅。且紅筆所接為K極,黑筆接的為G極,剩下即為A極。若正、反向測批示均為幾十至幾百歐,則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測,其中必有一次阻值稍大,則稍大的一次紅筆接的為G極,黑筆所接為T1極,余下是T2極。
將旋鈕撥至R×1擋,對于1~6A單向可控硅,紅筆接K極,黑筆同時接通G、A極,在保持黑筆不脫離A極狀態下斷開G極,指針應指示幾十歐至一百歐,此時可控硅已被觸發,且觸發電壓低(或觸發電流小)。然后瞬時斷開A極再接通,指針應退回∞位置,則表明可控硅良好。
- 反向擊穿按機理分為齊納擊穿和雪崩擊穿兩種情況。在高摻雜濃度的情況下,因勢壘區寬度很小,反向電壓較大時,破壞了勢壘區內共價鍵結構,使價電子脫離共價鍵束縛,產生電子-空穴對,致使電流急劇增大,這種擊穿稱為齊納擊穿。如果摻雜濃度較低,勢壘區寬度較寬,不容易產生齊納擊穿。另一種擊穿為雪崩擊穿。當反向電壓增加到較大數值時,外加電場使電子漂移速度加快,從而與共價鍵中的價電子相碰撞,把價電子撞出共價鍵,產生新的電子-空穴對。新產生的電子-空穴被電場加速后又撞出其它價電子,載流子雪崩式地增加,致使電流急劇增加,這種擊穿稱為雪崩擊穿。無論哪種擊穿,若對其電流不加限制,都可能造成PN結永久性損壞。
